A tüzelésű fűtőberendezés olajfinomító számára a kőolaj-finomítási műveletek központi hőtechnikai berendezése, amely a tüzelőanyag égéséből származó hőt a cső alakú tekercseken keresztül áramló folyamatfolyadékokhoz továbbítja. Pontos hőmérséklet-szabályozást biztosít a kritikus finomítói folyamatokhoz, beleértve a nyers desztillációt, a hidrokrakkolást, a késleltetett kokszolást és a katalitikus reformálást. A Tuopu Industry (Jiangsu) Co., Ltd. a fűtőkemencék és a centrifugális öntőkemencék csövek professzionális márkája Kínában, amely a SINOPEC, a PetroChina és a CNOOC első szintű beszállítója, valamint a Sinochem Group minősített beszállítója. A vállalat nagyszabású tüzelésű fűtőberendezés-gyártó bázist, intelligens kemencecső-gyártó létesítményt és roll-on/roll-off dokkolót üzemeltet, amely EPC-szerződési szolgáltatásokat nyújt kemencék fűtéséhez a petrolkémiai, szénkémiai és olajfinomítói iparágakban.
A finomítói tüzelésű fűtőberendezések fő típusai
R
Reakciós melegítő
A hevítési és katalitikus reakciók egyszerre mennek végbe a csövek belsejében 850-1000 Celsius fokon, amelyeket hidrokrakkoláshoz és katalitikus reformáláshoz használnak.
D
Desztillációs melegítő
Meghatározott hőmérsékletre emeli a szénhidrogén-áramot anélkül, hogy repedést okozna, nyers desztillációhoz és aromás anyagok elválasztásához használják.
Az API 560 szabványok szerint az általános fűtőberendezések közé tartoznak a függőleges hengeres fűtőtestek, a kabin vízszintes tekercsfűtői, a függőleges csöves dobozfűtők és a spirális tekercsfűtők. A függőleges hengeres fűtőelemek magas hőátadási hatékonyságot és egyenletes hőmérséklet-eloszlást kínálnak. A kabin vízszintes hőcserélős fűtései kompakt kialakításúak, minimális helyigénnyel. A függőleges csövekkel ellátott dobozfűtők könnyű karbantartást tesznek lehetővé. A spirális tekercsfűtők minimalizálják a nyomásesést és a szennyeződési potenciált. A Tuopu Industry (Jiangsu) Co., Ltd. kiforrott mérnöki megoldásokat és független alaptermék-gyártási képességeket támaszt az összes ilyen típusú fűtőtest testreszabásához.
Hőhatékonyság és optimalizálás
85-92 %
Tipikus hőhatékonysági tartomány
60-65 %
Energiaköltség részesedése a teljes működési költségből
20-25 °F
A film hőmérsékletének emelkedése
Megduplázza a kokszolási arányt
A sugárzó rész a fűtőberendezésen belül a legmagasabb hőmérsékleten működik, ahol a cső fémhőmérséklete közvetlenül meghatározza a berendezés élettartamát. A konvekciós szakasz bordázott csöveken keresztül nyeri vissza a füstgáz hulladékhőjét, ami kritikus tényező az általános hatékonyság javításában. A Tuopu Industry (Jiangsu) Co., Ltd. a hőáram egyenletes eloszlását hangsúlyozza a sugárzó részben és az optimalizált hulladékhő visszanyerését a konvekciós részben. A kokszolás jelenti a hosszú ciklusú működést érintő elsődleges kihívást. A filmhőmérséklet minden 20-25 Fahrenheit-fokkal történő növelésével a kokszolási sebesség körülbelül megduplázódik. A Tuopu Industry (Jiangsu) Co., Ltd. a Kelet-Kínai Intézettel, a Huafu Intézettel és a Luoyang Intézettel való szoros együttműködés révén széleskörű tüzelésű fűtőtestek optimalizálási tapasztalatot halmozott fel.
Tuopu ipari termékportfólió
| Termék neve | Alkalmazási egység | Alapfunkció |
| Tüzelésű fűtés CDU és VDU számára | Nyers lepárló egység | Nyersolaj hevítése desztillációs hőmérsékletre az összetevők szétválasztásához |

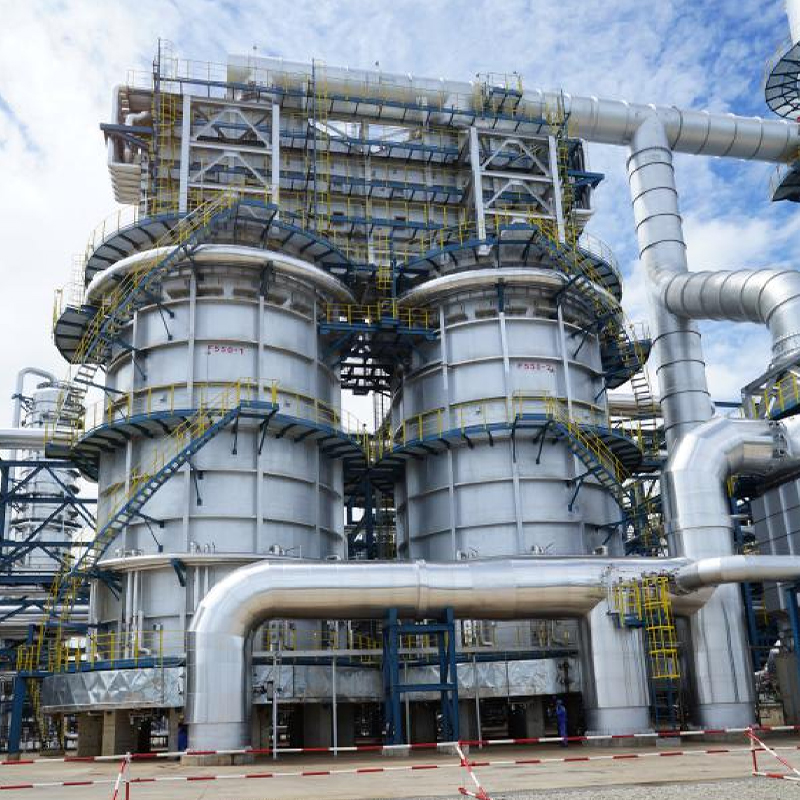

| Hidrokrakkoló tüzelésű fűtőtest | Hidrokrakkoló egység | Magas hőmérsékletű hőforrást biztosít nehézolaj hidrokrakkolási reakcióihoz |

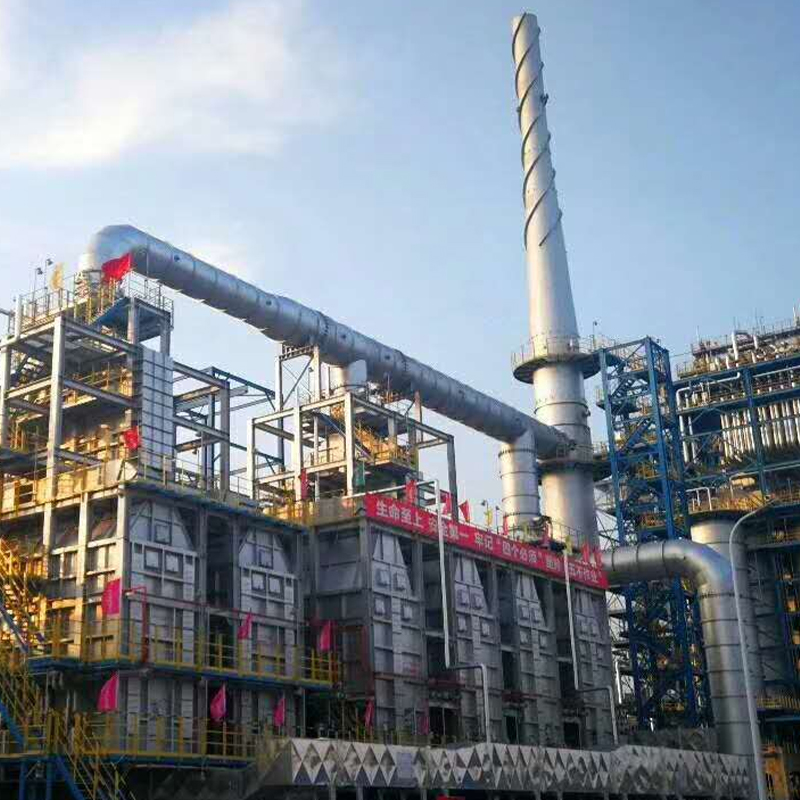

| Maradék hidrokrakkoló fűtés | Maradék hidrofeldolgozó egység | Magas kéntartalmú, magas fémtartalmú maradékok feldolgozása a könnyű olajhozam javítása érdekében |

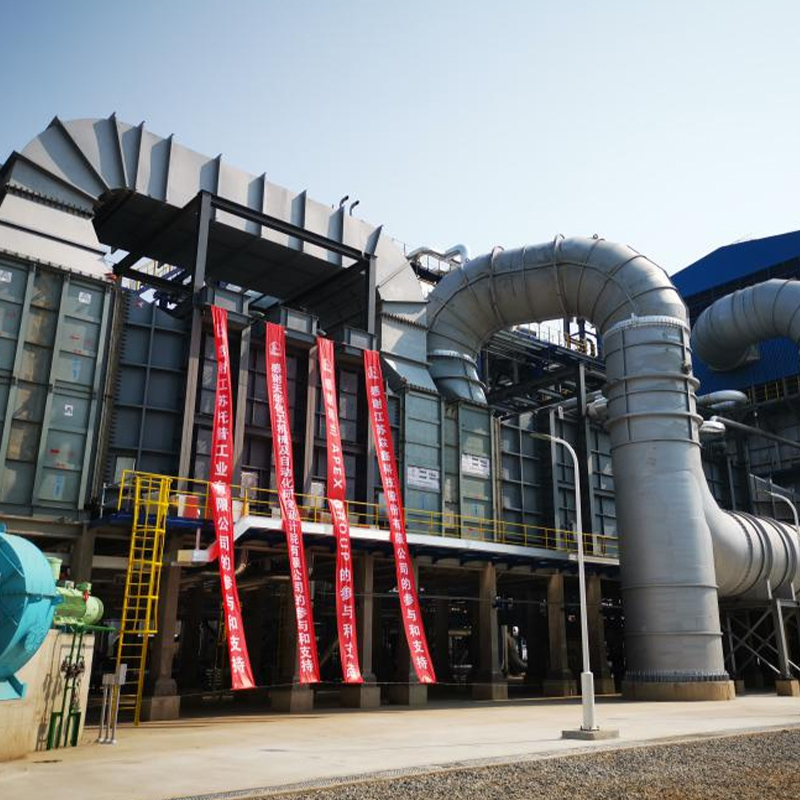

| Hidrogéngenerációs reformer | Hidrogéngyártó egység | 1000 Celsius fokos hőt biztosít a szénhidrogén gőzreformáláshoz |

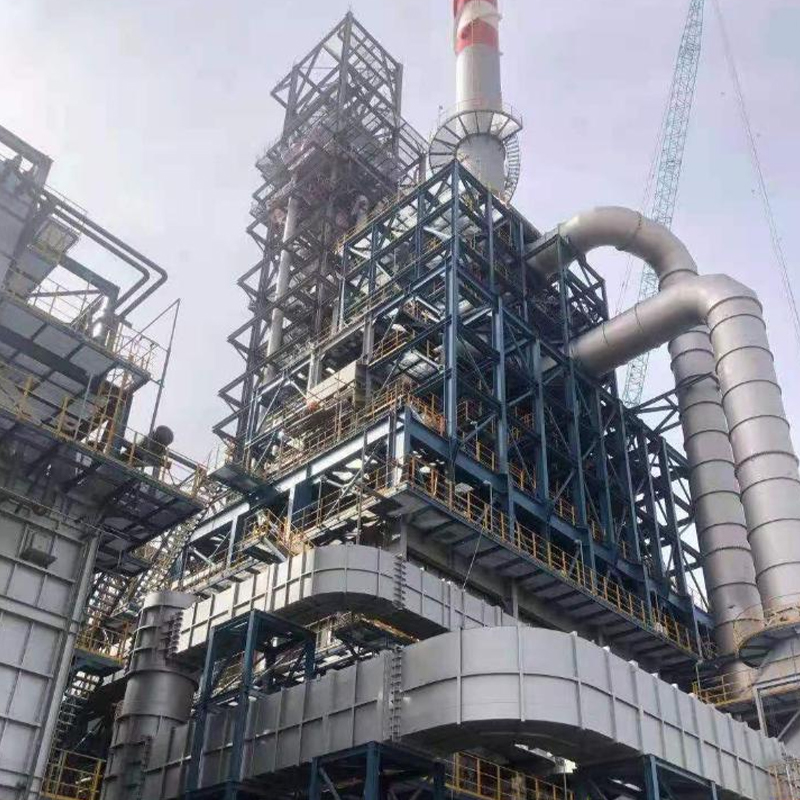

| Négy az egyben reformáló tüzelésű fűtőtest | Katalitikus reformáló egység | Integrált többlépcsős reakciófűtés az egység tömörségének javítása érdekében |

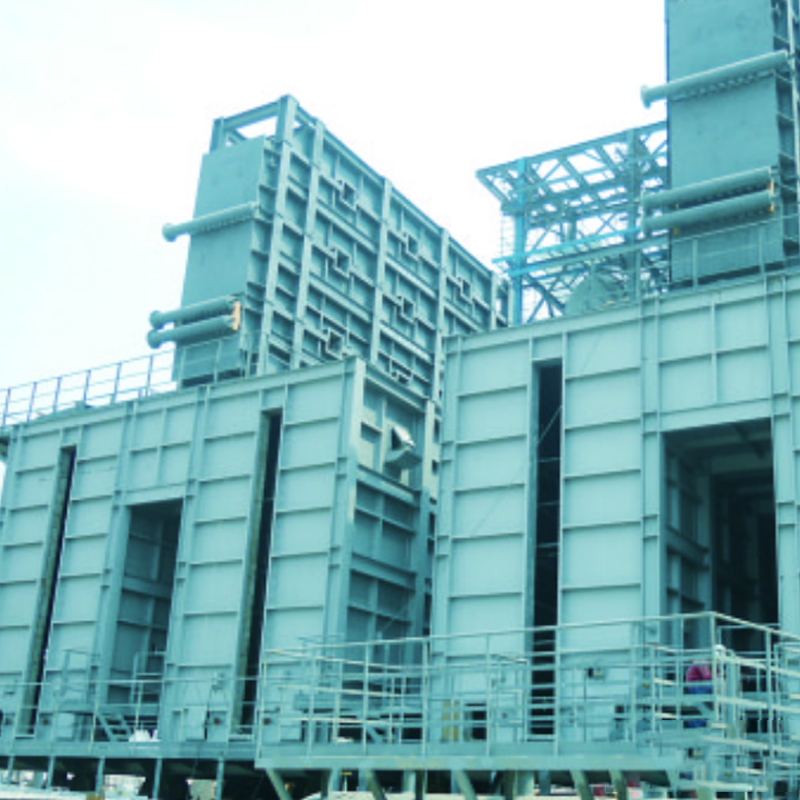

| Késleltetett kokszoló fűtés | Késleltetett kokszoló egység | Nehéz maradék felhevítése krakkolási hőmérsékletre kőolajkoksz előállításához |

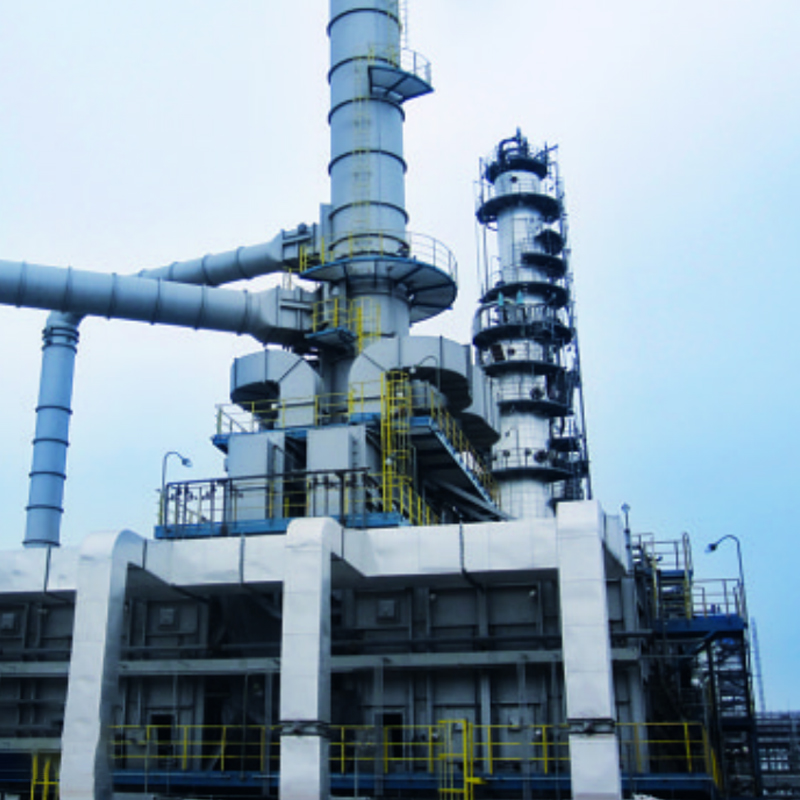

| Fűtés Visbreaking egységhez | Visbreaking egység | A nehézolaj viszkozitásának csökkentése az áramlási jellemzők javítása érdekében |

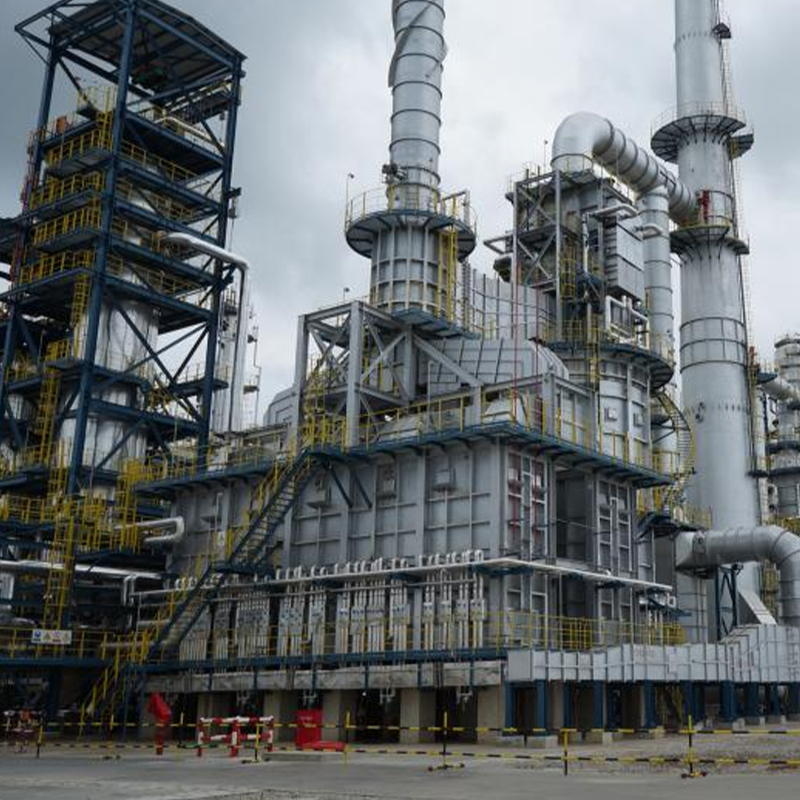

| Dízel hidrogénező tüzelésű fűtés | Dízel hidrogénező egység | Előmelegítő alapanyag hidrogén-kéntelenítési és denitrifikációs reakciókhoz |

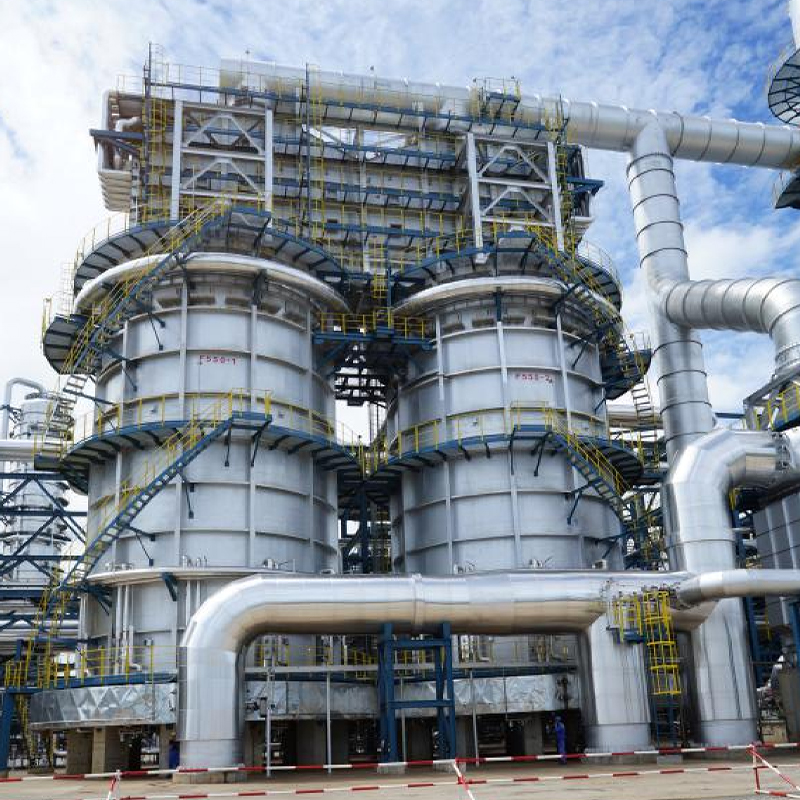

| Xilol reboiler tüzelésű fűtőtest | Aromás elválasztó egység | Reboiler hőforrás biztosítása xilol desztillációs oszlophoz |

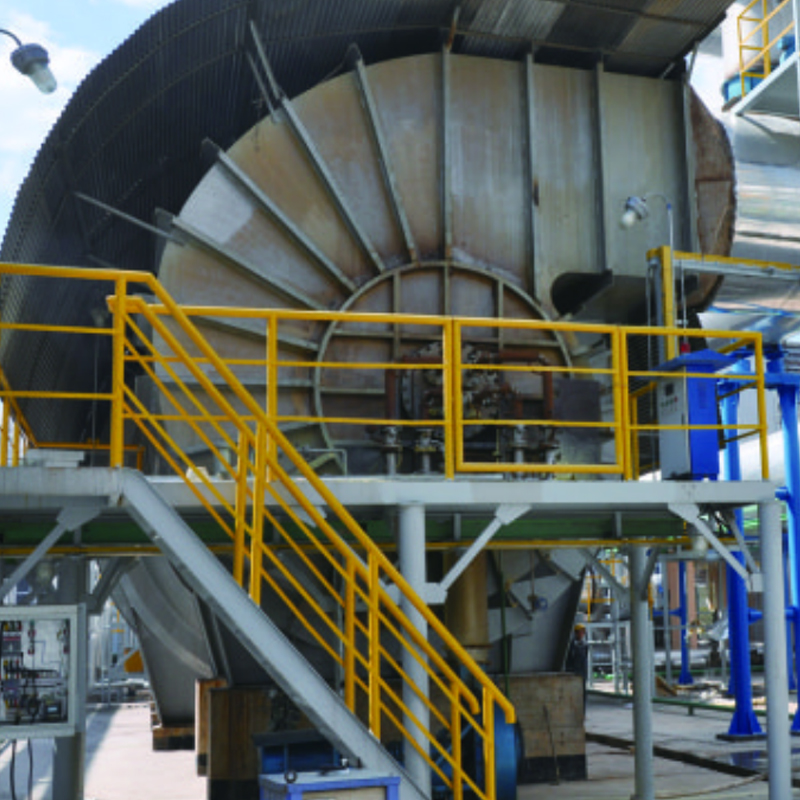

| Kénégető kemence | Kénvisszanyerő egység | Kéntartalmú füstgáz elégetése a környezetvédelmi előírások betartása érdekében |
Anyagválasztás és tartósság
01
Sugárzó szekciós csövek
HP sorozatú centrifugálisan öntött ötvözött acélcsövek, 950 Celsius fok felett stabilak, magas hőmérsékletű kúszásállósággal és karburálódással
➔
02
Konvekciós szakasz uszonyok
A hőállóság és a füstgázkorrózióállóság kiegyensúlyozása a hatékony hulladékhő hasznosítás érdekében
➔
03
Moduláris tűzálló
Tűzálló szálmodulok, könnyű, kiváló szigetelés, egyszerű telepítés, hagyományos téglák helyettesítése
A Tuopu Industry (Jiangsu) Co., Ltd. intelligens centrifugális öntőkemence-csövek gyártósort üzemeltet, amely magkomponenseket gyárt, beleértve az etilén repedéscsöveket és sugárzó tekercseket, amelyek kiváló magas hőmérsékletű kúszásállósággal és karburálásgátló tulajdonságokkal rendelkeznek. A vállalat moduláris tűzálló bélésszerkezeteket alkalmaz tüzelésű fűtőtest-kialakításban, optimalizált égőelrendezéssel kombinálva, hogy egyenletes hőmérséklet-eloszlást érjen el, és megakadályozza a csövek károsodását a helyi túlmelegedés miatt.
Biztonságos működés és környezetvédelmi megfelelőség
⚠
Kritikus adatok
A levegőfelesleg arányának minden egy százalékos növelése körülbelül 0,5 százalékkal növeli az üzemanyag-fogyasztást, és ennek megfelelően nő a NOx- és CO2-kibocsátás. A Tuopu Industry (Jiangsu) Co., Ltd. fejlett égésszabályozó rendszereket integrál a tüzelésű fűtőberendezések tervezésébe, és kettős célt valósít meg: az égésoptimalizálást és a kibocsátás-szabályozást a füstgázok oxigéntartalmának és a csőfalak hőmérsékletének precíz figyelésével.
Az indítási és leállítási szakaszokban a tüzelésű fűtőberendezések jelentik a legnagyobb biztonsági kockázatot a finomítói műveletekben. A Tuopu Industry (Jiangsu) Co., Ltd. mérnöki megoldásai szigorúan betartják a nemzetközi biztonsági szabványokat, megbízható lángészlelő, üzemanyag-elzáró és szellőztető reteszrendszereket foglalnak magukban, hogy biztosítsák a biztonságos működést a berendezés teljes életciklusa alatt.
Gyakran Ismételt Kérdések
Q1
Milyen hőhatékonyságot érhetnek el jellemzően a finomítói tüzelésű fűtőberendezések?
A modern finomítói tüzelésű fűtőberendezések általában 85 és 92 százalék közötti hőhatékonyságot érnek el. A sugárzó szakasz hőt ad át konvekción és sugárzáson keresztül, míg a konvekciós szakasz bordás csövek segítségével hasznosítja a hulladékhőt. A megfelelő légtöbblet arány fenntartása, a konvekciós szakasz szennyeződéseinek rendszeres tisztítása és az égő lánggeometriájának optimalizálása hatékony intézkedések.
Q2
Melyek a kokszosodás fő okai és hogyan lehet megelőzni
A kokszosodást elsősorban a csőfal túlzott hőmérséklete, a folyadék alacsony sebessége és a hosszabb tartózkodási idő okozza. Az iparági adatok azt mutatják, hogy a film hőmérsékletének minden 20-25 Fahrenheit-fokkal történő növelésével a kokszosodási sebesség körülbelül megduplázódik. A megelőzés magában foglalja a tömegsebesség növelését a film hőmérsékletének csökkentése érdekében, a gőz befecskendezésének optimalizálását, amely körülbelül 16 százalékkal csökkentheti a kokszosodási sebességet, valamint a kis lángú, többégős elrendezések alkalmazását.
Q3
Melyek a finomítókban használt fő fűtési konfigurációk?
Az API 560 szabványok szerint az elterjedt konfigurációk közé tartoznak a nagy hatékonyságú és egyenletes eloszlású függőleges hengeres fűtőtestek, kompakt szerkezetű kabinos vízszintes tekercsfűtők, a könnyű karbantartás érdekében függőleges csövekkel ellátott dobozfűtők, valamint a nagy viszkozitású folyadékokhoz spirális tekercsfűtők. A kiválasztás a folyamat követelményeitől, a helyszín körülményeitől és a beruházási költségvetéstől függ.
Q4
Mekkora a tipikus működési ciklus hossza tüzelésű fűtőtesteknél?
A működési ciklusok a folyamat típusától és az alapanyagtól függően változnak. A késleltetett kokszoló fűtőberendezések általában 3-6 havonta online koksztalanításon esnek át, körülbelül 12 havonta gőz-levegő kokszmentesítésen. A nyers desztillációs hevítők 3-5 éves ciklust tudnak elérni. A paraméterek optimalizálása, a felügyelet megerősítése és az időben történő kokszmentesítés meghosszabbítja a működési ciklusokat.
Q5
Milyen anyagokat használnak általában sugárzó profilcsövekhez?
A sugárzó metszetű csövek 850 és 1000 Celsius fok között működnek, jellemzően HP sorozatú centrifugálisan öntött ötvözött acélcsövekkel, mint például a HP-50 és a HP-Plus. Ezek az anyagok kiválóan ellenállnak a magas hőmérsékletű kúszásnak, ellenállnak a karburálásnak és az oxidációnak. A Tuopu Industry (Jiangsu) Co., Ltd. intelligens centrifugális öntőkemence-cső gyártósort üzemeltet.
Q6
Hogyan csökkenthető a tüzelésű fűtőtestek NOx-kibocsátása
Az elsődleges megközelítések közé tartozik a fokozatos égést és füstgáz-visszavezetést alkalmazó alacsony NOx-tartalmú égők felszerelése a normál köbméterenkénti 30 milligramm alatti kibocsátás szabályozására, az égési levegő előmelegítési hőmérsékletének optimalizálása, a felesleges levegő arány pontos szabályozása és az égő rendszeres karbantartása.
Q7
Hogyan befolyásolja a konvekciós szakasz szennyeződése a fűtőberendezés működését?
A konvekciós szakasz eltömődése jelentősen csökkenti a hőátadás hatékonyságát, ami megnöveli a köteg hőmérsékletét és az üzemanyag-fogyasztást. A szennyeződésréteg hőszigetelőként működik. Elengedhetetlen a rendszeres tisztítás gőzkoromfúvóval. A nedves gőz eróziós károkat okoz, ezért a gőz szárazságának biztosítása kritikus.
Q8
Milyen előnyei vannak az EPC-szerződésnek a tüzelésű fűtőberendezések projektjeinél?
Az EPC-szerződés egyetlen felelősségi egység alá integrálja a tervezést, a beszerzést és a kivitelezést, hatékonyan lerövidítve az ütemezést és csökkentve az interfészkezelési költségeket. A Tuopu Industry (Jiangsu) Co., Ltd. tüzelésű fűtőelemekkel, nagy gyártóbázissal és kiterjedt projektmenedzsment tapasztalattal rendelkezik.
Kiválasztási ajánlások
Új finomítói projektek
A hosszú távú üzemeltetési költségek csökkentése érdekében előnyben részesítse a nagy hatékonyságú, nagymértékben automatizált fűtőberendezéseket. A sugárzó szakasznak magas hőmérsékletű ötvözetből készült, centrifugálisan öntött csöveket, a konvekciós szakasznak korrózióálló bordás csöveket kell használnia, a tűzálló bélésnek pedig moduláris szálszerkezetet kell alkalmaznia.
Revamp Projects
Összpontosítson az energiahatékonyság-javítási lehetőségek és a kibocsátás-megfelelési módok értékelésére. Az átfogó falhőmérséklet-ellenőrző rendszerek kialakítása, a rendszeres égésoptimalizálási hangolás elvégzése és a tudományos kokszmentesítési ütemterv kidolgozása kulcsfontosságú a hosszú távú biztonságos működéshez.
A Tuopu Industry (Jiangsu) Co., Ltd. a neves kutatóintézetekkel való mélyreható együttműködés, a független alaptermékgyártási képességek és a kiterjedt mérnöki tapasztalat révén a globális finomítói ügyfelek számára a teljes életciklusra kiterjedő támogatást nyújt a koncepciótervezéstől az értékesítés utáni szolgáltatásokig.
